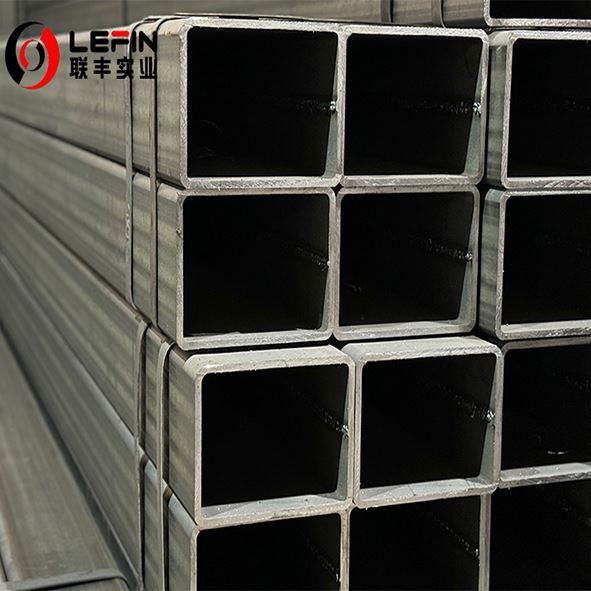

קטע חלול פלדה ASTM A500

ASTM A500 הוא סטנדרט שנוסח על ידי החברה האמריקאית לבדיקה וחומרים (ASTM), במיוחד עבור קטעי מבניים מרותכים וקצובים עם קרה וחלקים (חלקים מבניים חלולים, HSS), והוא נמצא בשימוש נרחב במבנים נושאי עומס כמו בניינים, גשרים ותמיכה מכנית. להלן ניתוח מנקודות המבט של ההגדרה הסטנדרטית, תכונות ייחודיות, הבדלים בכיתות פלדה והשוואה עם סטנדרטים אחרים:

1. הגדרה בסיסית

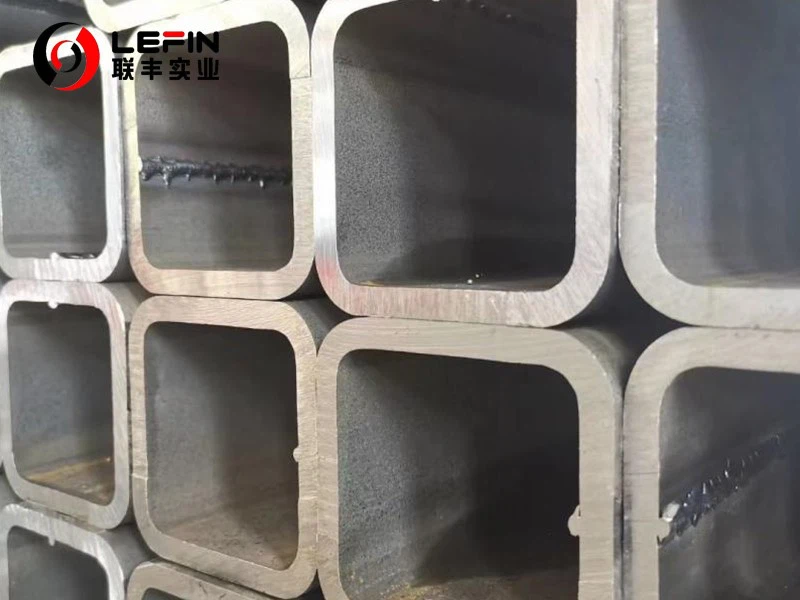

ASTM A500 מכוסה צינורות פלדת פחמן מרותכים וקור עם צורה קרה, כולל צינורות עגולים, מרובעים, מלבניים ובצורת מיוחד, משמשים בעיקר לתמיכה מבנית (כמו מסגרות בנייה, גשרים, תומכים מכניים) ולא הובלה נוזלית.

• תהליך ייצור:

טכנולוגיית גיבוש קרה משפרת את חוזק התשואה של החומר (עם עליית חוזק של מעל 30% בהשוואה לצינורות בעלי צורה חמה).

• טווח גודל:

קוטר חיצוני: לצינורות עגולים, Ø6.35-660 מ"מ; עבור צינורות מרובעים, אורך צדדי 10-400 מ"מ; עבור צינורות מלבניים, חתך רוחב מקסימלי 300 × 500 מ"מ.

עובי הקיר: 1.0-25.4 מ"מ (גבול עליון 16 מ"מ לצינורות חלקים).

2. יתרונות ייחודיים

• יחס חוזק למשקל גבוה:תהליך יצירת הקור מביא לחוזק תשואה גבוה משמעותית מסטנדרטים דומים (כמו A53). לדוגמה, חוזק התשואה של A500 כיתה C (317 MPa) גבוה ב -28% מזה של A53 כיתה B (248 MPa), שיכול להפחית את השימוש והעלויות החומרים.

• בקרת סובלנות קפדנית:סובלנות בקוטר חיצוני ± 1%, סובלנות לעובי הקיר ± 10%, מה שמבטיח את דיוק ההרכבה של המבנה.

• יכולת ריתוך מעולה: הרכב כימי אופטימלי (פחמן דל, גופרית נמוכה וזרחן) מצמצם את הסיכון לסדקים ריתוך.

• איכות פני השטח:אין סולם תחמוצת או סרט צבע על פני צינורות מגולגלים חמים, ומבטל את הצורך בתהליכי ניקוי מראש.

ASTM A500 מסווג לארבע כיתות: A, B, C ו- D. ההבדלים נמצאים בעיקר בתכונות מכניות ולא בהרכב כימי (תכולת הפחמן היא פחות או שווה ל 0.26%).

הערה: כיתה D דורשת טיפול בחום (נורמליזציה או טמפרטורה) כדי לשפר את קשיחות ההשפעה בטמפרטורה נמוכה, בעוד שציונים אחרים הם אופציונליים.

1. השווה לתקן לצינורות העברת נוזלים (ASTM A53/A106)

2. השווה עם תקני צינור מבניים אחרים (כגון GB/T 3094)

GB/T סיני 3094-2000:

חוזק התשואה של החומר המקביל Q345 (גדול או שווה ל- 345 MPa) קרוב לזה של A500 כיתה C, אך לא ניתן להחליף אותו ישירות - A500 יש דרישות מחמירות יותר לקשיחות וסובלנות של השפעה.

תקן ה- GB אינו מציין בבירור את הסיווג, ולכן נדרש אימות נוסף של ביצועי טמפרטורה נמוכה במהלך תהליך העיצוב.

3. השווה לתקן האירופי (EN 10219)

EN 10219 דורש בדיקת השפעה על חרפי (-20 מעלות), בעוד A500 מבצעת רק מבחן קשיחות בטמפרטורה נמוכה בכיתה, ומתמקד יותר בתרחישים מבניים כלליים.

1. מבנה בניין: מסגרת פלדה גבוהה (צינורות כיכר כיתה B/C), מסבך גשר (צינורות עגולים בכיתה).
2. הנדסה עירונית:מוטות מנורת רחוב, סוגריים של תמרור (כיתה א/ב).
3. מכונות כבדות:בומים של מחפר, תומך מסוע (צינורות עם קירות עבים מסוג C).
4. סביבות מיוחדות:תשתית באזורים קרים (צינורות שטופלו בחום D-D-Drade).

היתרון העיקרי של ASTM A500 טמון בחוזק הגבוה, בסובלנות מדויקת ויכולת ריתוך מעולה שמביאה תהליך יצירת הקור, מה שהופך אותו לבחירה המועדפת על יישומים מבניים. ההבדלים בכיתות הפלדה נמצאים בעיקר בתכונות מכניות (כיתה B היא האוניברסלית ביותר, ואילו דרגה C/D מיועדת במיוחד לעומסים כבדים), והשוואה לתקנים אחרים:
• עדיף על A53/A106: יכולת נושאת עומס מבנית חזקה יותר, אך אינה מתאימה לתחבורה נוזלית;

• מחמיר יותר מ- GB/T 3094: ביצועים מקיפים יותר, החלפה דורשת אישור לקוחות.

בעת בחירת הסוג, יש להתאים את ציון הפלדה על בסיס העומס והסביבה (כגון טמפרטורה נמוכה), וצינורות בעלי צינורות קרים יש לתת עדיפות כדי לייעל את יעילות העלות.
