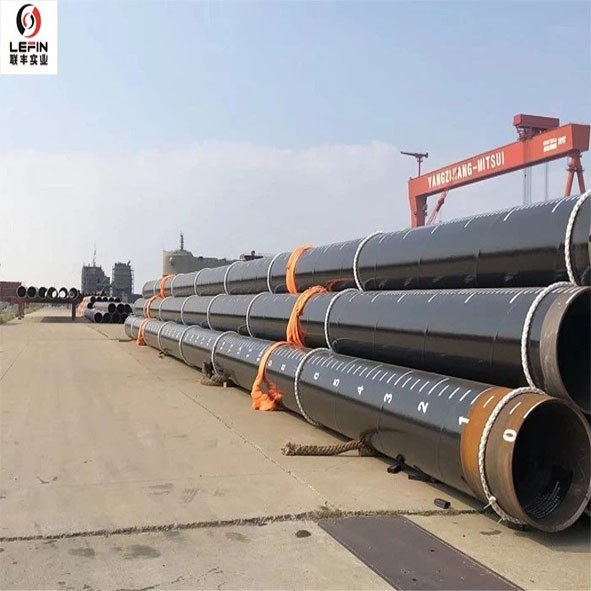

צינור בידוד

Tianjin Lefin Industrial Co., Ltd היא אחת היצרניות והספקיות המנוסות ביותר של צינורות בידוד בסין. אנא אל תהסס לקנות צינור בידוד באיכות גבוהה מהמפעל שלנו. שירות טוב ומחיר סביר זמינים.

צינור בידוד החום- הוא צינור פלדה שעבר טיפול בידוד. הוא משמש בעיקר לשמירה על טמפרטורה יציבה בעת הובלת נוזלים, גזים וכו', ובכך מפחית את אובדן האנרגיה. כעת, בואו נסביר בפירוט את ההיבטים השונים שלו:

צינור בידוד תרמי הינו צינור בידוד המשמש להובלת נוזלים, גזים וכדומה. באמצעות מבנה הבידוד הוא מבטיח שהטמפרטורה בתוך צינור העבודה וטמפרטורת פני השטח עומדים בדרישות השימוש. זה מתאים להובלת מדיות שונות בטווח הטמפרטורות של -50 מעלות עד 150 מעלות.

שדות יישום עיקריים:
• מערכות חימום וקירור מרכזי
צינור הובלת נפט חם

• פרויקטי חממה ואחסון קר
פרויקטי בידוד והגנה מפני קור בתעשיות כריית הפחם, הנפט והכימיה
הנדסה עירונית, תעלות אוורור מיזוג מרכזי

צינורות הבידוד משתנים במבנה בהתאם לסוגיהם:

1. צינור בידוד פוליאוריטן (מבנה שלוש-שכבות)

• רֵאשִׁיתשִׁכבָה:שכבת צינור פלדה עובדת - צינורות פלדה ללא תפרים, צינורות פלדה ספירליים או צינורות פלדה בתפר ישר נבחרים בהתאם לדרישות העיצוב.

• שכבה שנייה:שכבת בידוד פוליאוריטן - נוצרת על ידי הזרקת נוזל פלסטיק קצף פוליאוריטן ישירות לתוך החלל שבין צינור הפלדה לשכבת ההגנה החיצונית באמצעות מכונת הקצף-בלחץ גבוה (תהליך הקצף-צינור-בצינור)

• שכבה שלישית:שכבת הגנה של פוליאתילן בצפיפות גבוהה - -עשויים מראש צינורות פוליאתילן פלסטיק שחורים או צהובים בעובי דופן מסוים, המגנה על שכבת הבידוד מפני נזק מכני וגם מספקת פונקציות נגד קורוזיה ואיטום מים.

2. צינור פלדה צינור בידוד מרוכב

מבנה הזזה פנימי (מבפנים אל חוץ):

• צינור עבודה
שכבת סיליקה-אלומינה

• גרור-שכבה מקטינה
שכבת סידן סיליקט מיקרופורית
שכבת בידוד חום
חגורת פלדה לחיזוק נירוסטה
שכבה רפלקטיבית של רדיד אלומיניום
שכבת בידוד פוליאוריטן
צינור פלדה חיצוני
• ציפוי חיצוני נגד קורוזיה-

מבנה הזזה חיצוני:
• פלדת צינור עבודה
שכבת בידוד צמר זכוכית
שכבה רפלקטיבית של רדיד אלומיניום
חגורת פלדה לחיזוק נירוסטה
תושבת מוביל הזזה
שכבת בידוד אוויר
צינור פלדה מגן חיצוני
• ציפוי חיצוני נגד קורוזיה-

תהליך הייצור של-צינורות בידוד חום מורכב בעיקר משלושה סוגים:
1. תהליך ייצור עיקרי

• שיטת-שלב אחד:תהליך יציקה- חד פעמי, שבו שכבת הבידוד הפוליאוריתן כרוכה סביב המשטח החיצוני של צינור הפלדה העובד. שיטה זו מתאימה לצינורות פלדה בקוטר של פחות מ-500 מילימטר.

• שיטת צינור-ב-צינור (שיטת דו-שלבים):השיטה המוקדמת ביותר ליצירת בידוד צינורות, הכוללת תחילה מריחת שכבת בידוד מפלסטיק קצף על הקיר החיצוני של הצינור העובד, לאחר מכן כיסויו בצינור מגן חיצוני פוליאתילן בצפיפות גבוהה, ולבסוף ביצוע טיפול הקצף.

• שיטת עטיפת ספריי: ראשית, השלימו את הטיפול נגד-הקורוזיה של צינור הפלדה, ולאחר מכן, בלחץ גבוה, רססו את תערובת הפוליאוריתן הקצף על פני השטח של צינור הפלדה.

2. תהליך ייצור

1. הכנת חומר גלם:השתמש בפלדת פחמן-באיכות גבוהה-נמוכה או בפלדת פחמן בינונית- כחומר הגלם לצינורות הפלדה. חומרי הבידוד כוללים סיליקה-אלומינה, סיבי זכוכית, צמר סלעים, פוליאוריטן וכו'.
2. טיפול-קדם בצינורות פלדה:בצע טיפול פיצוץ משטח והסרת חלודה. דרגת הסרת החלודה יכולה להגיע לרמת Sa2.5.
3. הזרקת חומרי בידוד:השתמש בשיטות כמותיות או הזרקת לחץ כדי להחדיר חומרי בידוד לחלל שבין צינור הפלדה לשכבת המגן החיצונית.
4. ציפוי של חומרי בידוד:כסה את חומרי הבידוד בשיטות סלילה, ריסוס או הדבקה.
5. ציפוי שכבת אפוקסי:בצע טיפול נגד-קורוזיה ולחות-בחלק החיצוני של צינור הפלדה.
6. אשפרה בתנור:שפר את ההדבקה והקשיות של שכבת האפוקסי.
7. בדיקת איכות ואריזה של מוצרים מוגמרים: ארוז ומסיר לאחר בדיקת איכות קפדנית.

1. חומרי צינור פלדה עובדים:צינורות פלדה ללא תפרים, צינורות פלדה ספירליים, צינורות פלדה בתפר ישר, צינורות פלדה מרותכים בקשת דו-צדדית-

2. חומרי שכבת בידוד:פלסטיק קצף פוליאוריטן קשיח (צפיפות 60-80 ק"ג/מ"ר), סיליקג'ל, צמר זכוכית, סיליקציום מיקרונקובי וכו'.

3. חומרי שכבת מגן:פוליאתילן בצפיפות- גבוהה (HDPE), פלסטיק מחוזק בפיברגלס (FRP)

4. חומרי עזר אחרים:שכבה רפלקטיבית של רדיד אלומיניום, רצועת פלדת הידוק מנירוסטה, ציפוי נגד-קורוזיה וכו'.

יתרונות:

1. ביצועי בידוד תרמי מעולים:המוליכות התרמית נמוכה (0.013 - 0.03 kcal/m·h·℃), ואיבוד החום הוא רק 25% מזה של צינורות מסורתיים.
2. עמידות בפני קורוזיה טובה:שכבת הבידוד הפוליאוריטנית מחוברת הדוק לצינור הפלדה, ומונעת חדירת אוויר ומים.
3. בנייה נוחה ומהירה:מיוצר מראש במפעל, התקנה קלה- באתר, הפחתת נפח החפירה ביותר מ-50% והפחתת כמות עבודות ההנדסה האזרחית ב-90%.
4. חסכוני וחסכוני-באנרגיה:מפחית את עלויות הפרויקט, מפחית באופן משמעותי את איבוד החום, חוסך באנרגיה ובעלויות תפעול.
5. חיי שירות ארוכים:עם התקנה ושימוש נכונים, זה יכול להימשך 30 - 50 שנים.
6. ביצועי בטיחות גבוהים:חלק מהמוצרים מצוידים בקווי אזעקת דליפה, שיכולים לזהות דליפות בזמן.

חסרונות:

1. עלות גבוהה יותר:בהשוואה לחומרי בידוד אחרים, המחיר של צינורות בידוד פוליאוריטן גבוה יותר.
2. דרישות התקנה גבוהות:קיימות הגבלות מסוימות על שטח אתר הבנייה ועל תהליך ההתקנה.
3. תחזוקה והחלפה קשים:לרוב משולבות שכבת הבידוד ושכבת המגן החיצונית, ובמהלך התחזוקה יש צורך לפרק את כל הצנרת.
4. תפוסת שטח גדולה:שכבת הבידוד העבה מביאה לקוטר חיצוני גדול יחסית של הצינור.
5. גבולd ביצועים עמיד למים:יש לחזק אמצעים עמידים למים במהלך תהליך הבנייה.

מפרטי התקנה:

1. בחירת שיטת הנחת:יש להבדיל בין שיטות קבורה ישירה בת פיצוי לשיטות קבורה ישירה ללא פיצוי. בחר את השיטה המתאימה על סמך פרמטרים כגון התנגדות תרמית של קרקע ואורך צינור.
2. הובלה וטיפול:טפל בזהירות כדי למנוע שריטות או קרעים בצינור המגן החיצוני מפוליאתילן.
3. טיפול בזווית:אם יש צורך לכופף את הצינור במהלך ההתקנה, על יחידת התכנון לחשב מחדש את הלחץ ולחזק אותו.
4. פריסת קו אות:יש למקם את קו האות מעל הצינור. לפני הריתוך, בדוק את ערך ההמשכיות וההתנגדות.
5. בניית חורף:כאשר טמפרטורת הסביבה נמוכה מ-10 מעלות, חממו מראש את צינור הפלדה העובד, צינור המגן החיצוני והחומר המקציף ל-30-60 מעלות.
6. טיפול משותף:אורך החפיפה של צינור המגן החיצוני צריך להיות גדול או שווה ל-100 מ"מ. אזור הריתוך חייב להיות דבוק לחלוטין ולעבור בדיקת אטימות של 100%.
7. תקן עומק קבורה:העומק הקבור של צינור אספקת המים צריך להיות גדול או שווה ל-1.5 מ', וזה של צינור המים החמים צריך להיות גדול או שווה ל-1.2 מ'.

דרישות תחזוקה:

1. ניקיון יומי:נקה את האבק והפסולת של שכבת הבידוד מדי רבעון. בסביבות לחות, הגבר את תדירות הניקוי.
2. בדיקת תקינות:בדיקה ויזואלית חודשית כדי לבדוק אם שכבת הבידוד סדוקה או בעלת שלפוחיות. אם נמצא נזק כלשהו, ​​השתמש בחומר מקציף פוליאוריטן לתיקון.
3. בדיקת איטום:בדוק את ביצועי האיטום של ממשקי הצנרת כל חצי שנה בשיטת בדיקת מי סבון.
4. טיפול נגד-קורוזיה:מרחו צבע נגד-קורוזיה על צינור המגן החיצוני כל 3 שנים. באזורי החוף יש לקצר את המחזור ל-1-2 שנים.
5. אמצעים למניעת שריפות:עטפו צינורות-בטמפרטורה גבוהה עם ציפויים חסיני אש. נקה חומרים דליקים בטווח של מטר אחד מהצינור.

טיפול בבעיות נפוצות:
• מהירות ההקצפה איטית:כאשר טמפרטורת הסביבה נמוכה, העלה את החומר השחור ל-30-60 מעלות, וחמם את הסביבה ל-20-30 מעלות.
•הקצף רך וגמיש:התאם את היחס בין חומרים שחורים ולבנים ל-1:1.05 כדי למנוע חומר שחור מוגזם.
•פיצוח של צינור המגן החיצוני:השתמש בכלי חיתוך ייעודי והשאיר אזור ללא- בידוד של 200 מ"מ כמאגר.
•דליפת מפרקים:לרתך מחדש- את צינור המגן החיצוני ולהגדיל את אורך הברכיים ל-150 מ"מ.

אחסון והובלה:
בעת אחסון, הימנע מהצבתו יחד עם חומרים כימיים ושמור אותו בסביבה יבשה ומאווררת- היטב.

במהלך ההובלה, כסה אותו במטלית בגודל-סטנדרטי כדי למנוע ממי גשמים לחדור פנימה.
במהלך ההובלה, טפל בזהירות כדי למנוע גרימת שריטות או חבורות.

צינורות בידוד, כחומר חשוב בהנדסת צנרת מודרנית, ממלאים תפקיד מכריע בחימום מרכזי, תעשיות פטרוכימיות ותחומים נוספים. בחירה, התקנה ותחזוקה נכונה של צינורות בידוד יכולים לשפר משמעותית את יעילות ניצול האנרגיה, להאריך את חיי השירות של צינורות ולהפחית את עלויות התפעול.
