מידע בסיסי

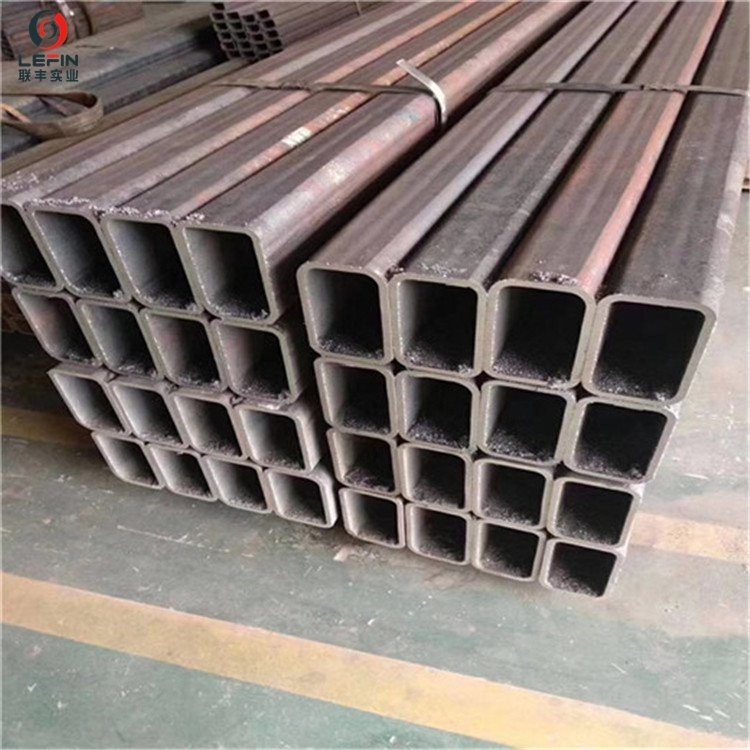

AS1163 חתך חלול
צִיוּן:C250, C350, C450
קוטר חיצוני:
20MM × 20MM - 1200MM × 1200MM(SHS)
20 מ"מ × 30 מ"מ - 1000 מ"מ × 1500 מ"מ (RHS)
עובי קיר: 1.2 מ"מ - 50 מ"מ
סובלנות לעובי דופן:±10%
טיפול פני השטח:קידוח חורים, צביעה, ריתוך, צביעת שמן, חיתוך, סימון, מגולוון
בַּקָשָׁה:בנייה, בנייה, מגזרי תשתיות, שדות תעופה, מים, נפט, גז, רכב ותעשיות הייצור הכלליות
מֶשֶׁך: 1M - 12M, בשימוש נפוץ 5.8M,6M,12M
הרכב כימי
| צִיוּן | הרכב כימי (יציקה או ניתוח מוצר) % מקסימום. | ||||||||
| C | סִי | Mn | P | S | Cr | מו | אל | טי | |
| C250,C250L0 | 0.12 | 0.05 | 0.5 | 0.03 | 0.03 | 0.15 | 0.1 | 0.1 | 0.04 |
| C350,C350L0 | 0.2 | 0.25 | 1.6 | 0.03 | 0.03 | 0.3 | 0.1 | 0.1 | 0.04 |
| C450,C450L0 | 0.2 | 0.25 | 1.7 | 0.03 | 0.03 | 0.3 | 0.35 | 0.1 | 0.04 |
1. פחמן (C):
- תכולת פחמן משפיעה על החוזק והקשיחות של הפלדה. בתקן AS 1163, לדרגות שונות של פלדה יש מגבלות שונות על תכולת פחמן כדי להבטיח את החוזק והריתוך של החומר.
2. סיליקון (Si):
- הסיליקון משמש בעיקר כמסיר חמצון בפלדה, ועוזר לשפר את החוזק והקשיחות של הפלדה. הגבלת תכולת הסיליקון בתקן עוזרת לשלוט בתכונות המכניות של החומר.
3. מנגן (Mn):
- מנגן הוא מרכיב חשוב לשיפור החוזק והקשיות של פלדה, ובמקביל עוזר להעלים את ההשפעות השליליות של גופרית. ההגבלה של תכולת מנגן ב-AS 1163 מבטיחה את החוזק והקשיחות של צינור הפלדה.
4. זרחן (P) וגופרית (S):
- זרחן וגופרית הם יסודות מזיקים בפלדה, המפחיתים את הפלסטיות והקשיחות של הפלדה. תקן AS 1163 מטיל מגבלות קפדניות על התוכן של שני האלמנטים הללו כדי להבטיח את הביצועים של צינור הפלדה.
5. כרום (Cr), מוליבדן (Mo), אלומיניום (Al), טיטניום (Ti), ניוביום (Nb):
- אלמנטים אלו יכולים לשפר את תכונות הפלדה בתנאים מסוימים, כגון עמידות בפני קורוזיה, חוזק וקשיחות. גם התוכן של אלמנטים אלו מצוין בתקן.
6. שווה ערך פחמן (CE):
- שווה ערך לפחמן הוא מדד ייחוס להערכת יכולת הריתוך של פלדה. עם העלייה בערך הפחמן, יכולת הריתוך של הפלדה תלך ותחמיר. כאשר כמות הפחמן גדולה מ-0.4% ~ 0.6%, הרגישות של סדק קר תגדל, וסדרה של אמצעים טכנולוגיים כגון חימום מוקדם, לאחר חימום וריתוך עם נמוך יש לקחת חומרים לריתוך מימן במהלך הריתוך.
המפרט של הרכבים הכימיים הללו מבטיח את הביצועים והאמינות של AS 1163 HOLLOW SECTION במגוון יישומים.
דרישה פיזית
| צִיוּן | חוזק תנובה מינימלי MPA |
חוזק מתיחה מינימלי MPA |
היחס בין ההתארכות המינימלית לאורך המרחק הסטנדרטי הוא 5.65√S. % | |||||
| פלדה חלולה עגולה d0 / t | פרופילים חלולים מלבניים b/t, d/t | |||||||
| פחות או שווה ל-15 | >15 פחות או שווה ל-30 | >30 | פחות או שווה ל-15 | >15 פחות או שווה ל-30 | >30 | |||
| C250,C250L0 | 250 | 320 | 18 | 20 | 22 | 14 | 16 | 18 |
| C350,C350L0 | 350 | 430 | 16 | 18 | 20 | 12 | 14 | 16 |
| C450,C450L0 | 450 | 500 | 12 | 14 | 16 | 10 | 12 | 14 |
חוזק תפוקה:
חוזק תפוקה הוא הלחץ המקסימלי שחומר יכול לעמוד בו לפני שהוא הופך לפלסטיק. עבור חומרי מתכת, חוזק תפוקה הוא מדד מאפיינים מכאניים חשובים, המסמן את הגבול של שינוי חומר מעיוות אלסטי לעיוות פלסטי.
בעקומת מתח-מתח, חוזק התשואה תואם בדרך כלל לנקודה מסוימת בעקומה, נקודת התנובה. עבור מתכות רבות, נקודת התנובה היא תכונה ברורה המופיעה כנקודת פיתול או כרמה על עקומה. בשלב זה החומר מתחיל לעבור דפורמציה פלסטית, והדפורמציה נמשכת למרות שהלחץ כבר לא גובר.
חוזק מתיחה:
חוזק מתיחה הוא כמות המתח שחומר נתון אליו במהלך בדיקת מתיחה. זהו מדד מאפיינים מכני חשוב למדידת ההתנגדות לשבר מתיחה של חומרים.
כאשר מתבצעת בדיקת מתיחה, דוגמת החומר נמתחת עד שהיא נשברת. חוזק המתיחה תואם בדרך כלל לנקודה הגבוהה ביותר בעקומת המתח-מתח, המציין את המתח המרבי שחומר יכול לעמוד בו לפני השבירה. כאשר מגיעים לחוזק המתיחה, החומר ישבר או ייהרס.
מהן דרישות הבדיקה הספציפיות של AS 1163?
1. בדיקת מתיחה:
- AS 1163 דורש בדיקות מתיחה כדי לקבוע את חוזק ותכונות החומר. מבחני מתיחה מודדים את יכולתו של חומר לעמוד במתח וחייבות לפעול לפי ההנחיות המפורטות ב-AS 1391.
2. מבחן השפעה:
- התקן מפרט מבחני השפעה למדידת יכולתם של חומרים לעמוד בפני כוחות ריסוק. יש לבצע בדיקות השפעה על שלושה חלקי בדיקה נפרדים עבור כל הכנת דגימה.
3. בדיקת רידוד:
- בדיקת ההשטחה מעריכה את עמידות החומר בפני לחץ שחול. בדיקות אלו הן קריטיות להבנת החוזק והעמידות הכוללים של החומר AS 1163.
4. ניתוח הרכב כימי:
- לפי AS 1163, שיטת הדגימה לניתוח כימי חייבת לעמוד בתקן AS/NZS 1050.1 או ISO 14284 כדי להבטיח את הדיוק של התוצאות האנליטיות.
5. מידות וסובלנות:
- AS 1163 מפרט את הממדים וסובלנות המסה של פלדה חלולה בצורת קר, כולל מידות חיצוניות, עובי, אקסצנטריות, משטח קעור/קמור, ריבוע קצה, פרופיל פינה חיצוני, פיתול, ישרות ומסה ליחידת אורך.
דרישות בדיקה אלו מבטיחות שפרופילי פלדה מבניים חלולים מסוג AS 1163 עונים על תכונות מכניות ספציפיות וסובלנות ממדי עבור מגוון רחב של יישומי בנייה והנדסה.
