מהו ASTM A53 Standard

תקן ASTM A53, כפי שהוקם על ידי האגודה האמריקאית לבדיקות וחומרים (ASTM), הוא מפרט מקיף עבור צינורות פלדת פחמן המשמשים במגוון יישומים, כולל מערכות מכניות ולחץ, וכן לשימושים רגילים בקיטור, מים קווי גז ואוויר.

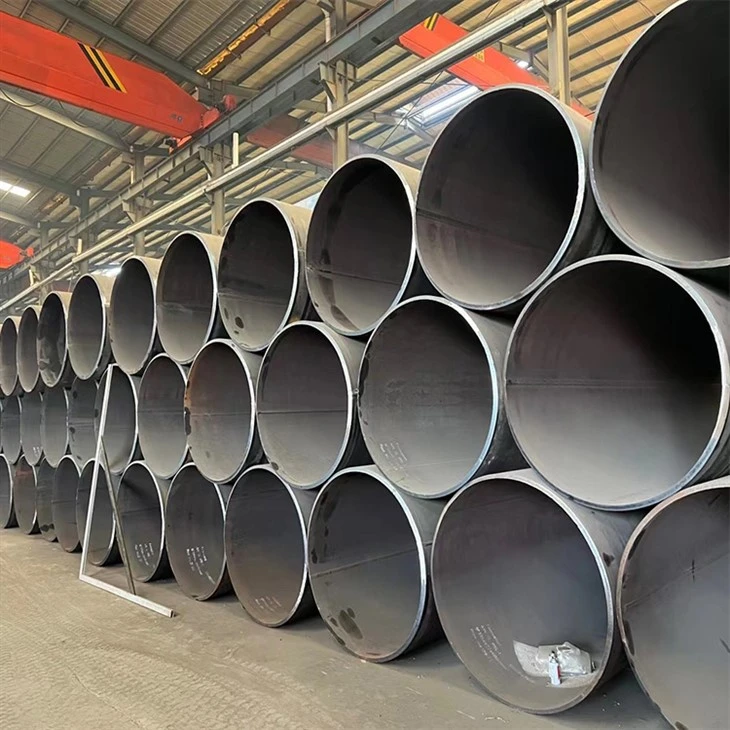

תיאור של ה-aSTM A53 HOLLOW SECTION

מוּצָר	CHS
גודל (MM)	1/2 אינץ' - 24 אינצ'
עובי קיר (MM)	1.2 - 22
אורך (M)	בדרך כלל 6M/12M, תלוי גם בדרישות

דרישות כימיות

הרכב, מקסימום,%
	פַּחמָן	מַנגָן	זרחן גופרית	גוֹפרִית	נְחוֹשֶׁת^A	נִיקֵל^A	כְּרוֹם^A	מוליבדן^A	ונדיום^A
סוג S (צינור ללא תפרים)
כיתה א'	0.25^B	0.95	0.05	0.045	0.4	0.4	0.4	0.15	0.08
כיתה ב'	0.3^C	1.2	0.05	0.045	0.4	0.4	0.4	0.15	0.08
סוג E (מרותך בהתנגדות חשמלית)
כיתה א'	0.25^B	0.95	0.05	0.045	0.4	0.4	0.4	0.15	0.08
כיתה ב'	0.3^C	1.2	0.05	0.045	0.4	0.4	0.4	0.15	0.08
סוג F (צינור מרותך בתנור)
כיתה א'	0.3^B	1.2	0.05	0.045	0.4	0.4	0.4	0.15	0.08
כיתה א'	0.3^B	1.2	0.05	0.045	0.4	0.4	0.4	0.15	0.08
^Aההרכב הכולל של חמשת האלמנטים הללו לא יעלה על 1.00%.
^Bעבור כל הפחתה של {{0}}.01% מתחת למקסימום הפחמן שצוין, תתאפשר עלייה של 0.06% מנגן מעל המקסימום שצוין עד למקסימום של 1.35%.
^Cעבור כל הפחתה של {{0}}.01% מתחת למקסימום הפחמן שצוין, תתאפשר עלייה של 0.06% מנגן מעל למקסימום המין עד למקסימום של 1.65%.

לצינורות ASTM A53 Grade A ו- Grade B יש הרכבים כימיים מובהקים

פחמן (C):

לדרגה A יש תכולת פחמן מקסימלית של {{0}}.25%, בעוד שדרגה B יכולה להכיל עד 0.30%.

מנגן (Mn):

לדרגה A יש תכולת מנגן מינימלית של 0.95%, ואילו לכיתה B יש מינימום של 1.20%.

זרחן (P)וגופרית (S):

לשתי הציונים יש תוכן מקסימלי של {{0}}.05% ו-0.045%, בהתאמה.

מַשְׁמָעוּת: תכולת הפחמן והמנגן הגבוהה יותר בדרגה B תורמת להגברת החוזק והקשיות אך יכולה להפחית את המשיכות והקשיחות בהשוואה לדרגה A.

מאפיינים מכניים

	כיתה א'	כיתה ב'
חוזק מתיחה, min, psi [MPa]	48000 [330]	60000 [415]
חוזק תפוקה, min, psi [MPa]	30000 [205]	35000 [240]
התארכות ב-2 אינץ' או 50 מ"מ	^A,B	^A,B
^Aההתארכות המינימלית ב-2 אינץ'[50 מ"מ] תהיה זו שנקבעת על ידי המשוואה הבאה:
e=625000[1940]A0.2/U0.9
אֵיפֹה:
e=התארכות מינימלית ב-2 אינץ' או 50 מ"מ באחוזים, מעוגלת לאחוז הקרוב ביותר,
A{{0}}הפחות מ-0.75 אינ.2 [500 מ"מ]ושטח החתך של דגימת בדיקת המתח, מחושב באמצעות הקוטר החיצוני שצוין של הצינור, או הרוחב הנומינלי של המתח דגימת בדיקה ועובי הדופן שצוין של הצינור, עם הערך המחושב מעוגל ל-0.01 in.²[1 mm²] הקרוב ביותר,ו
חוזק מתיחה מינימלי, psi [MPa] ציין =.
^Bראה טבלה X4.1 או טבלה X4.2(ASTM A53 2020), לפי המתאים, לערכי ההתארכות המינימליים הנדרשים עבור שילובים שונים של גודל דגימת בדיקת מתח וחוזק מתיחה מינימלי שצוין.

מאפיינים מכאניים מרכזיים שונים בין הציונים:

חוזק מתיחה:

לדרגה A יש חוזק מתיחה מינימלי של 330 MPa, ולדרגה B יש מינימום גבוה יותר של 415 MPa.

חוזק תשואה:

לדרגה א' יש חוזק תפוקה מינימלי של 205 מגפ"ס, בעוד שדרגה ב' מציעה מינימום של 240 מג"פ.

הַאֲרָכָה:

כיתה א' מציגה התארכות של 28%, בעוד שכיתה ב' כוללת 22%.

מַשְׁמָעוּת: חוזק מתיחה ותפוקה מעולים של דרגה B הופכת אותו לאידיאלי עבור יישומים בלחץ גבוה ובטמפרטורה גבוהה, בעוד שדרגה A מתאימה יותר ליישומים למטרות כלליות ויישומים בלחץ נמוך יותר.

תהליך ייצור

צינורות דרגה A מיוצרים בתהליך גלוון מתמשך, בעוד שצינורות דרגה B עוברים תהליך הרוויה וחישול נפרד.
תהליך הייצור משפיע על חוזק הצינורות ועמידותם, כאשר התהליך של דרגה B מביא למוצר חזק ועמיד יותר.

ציפויים והגנה מפני קורוזיה

ציפוי מגולוון: מספק הגנת קורוזיה מעולה עם שכבת אבץ.
ציפויים אופציונליים: ציפוי לכה או אפוקסי מציעים רמות שונות של הגנה בהתאם לצרכי היישום.

יישומים

כיתה א': משמש בעיקר למערכות אינסטלציה ואספקת מים.
כיתה ב': מתאים ליישומים בלחץ גבוה ובטמפרטורה גבוהה, כגון צינורות קיטור ואוויר, הובלת נפט וגז ותמיכות מבניות.

עֲלוּת

צינורות דרגה B הם בדרך כלל יקרים יותר מדרגה A בשל חוזקם ועמידותם הגבוהים יותר.
בעוד שדרגה B יקרה יותר, היתרונות ארוכי הטווח של שימוש בחומר חזק ועמיד יותר עשויים לעלות על העלות הראשונית, במיוחד עבור יישומים קריטיים.

יתרונות

כיתה א':יישומים חסכוניים, זמינים, מגוונים.
כיתה ב': חוזק גבוה יותר, שיטות ייצור מגוונות, עמידות משופרת.

צינורות ASTM A53 Grade A ו- Grade B מציעים יתרונות שונים ונבחרים על סמך דרישות פרויקט ספציפיות. דרגה A היא חסכונית יותר ומתאימה ליישומים בלחץ נמוך, בעוד שהחוזק והעמידות הגבוהים של דרגה B הופכים אותה לאידיאלית עבור סביבות בלחץ גבוה ובטמפרטורות גבוהות. הבנת ההבדלים הללו חיונית לבחירת החומר המתאים כדי להבטיח את הבטיחות, היעילות ואורך החיים של מערכות הצנרת.
